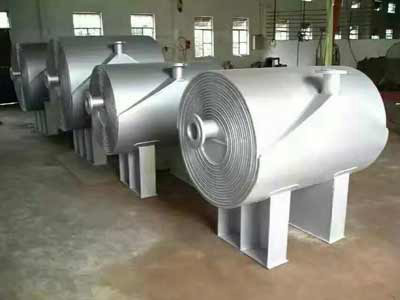

螺旋板式換熱器
螺旋板式換熱器
產品介紹
螺旋板式換熱器是我公司吸取國內外技術而設計的一種高效熱交換設備。用于焦化廠及連鑄機冷卻設備。本裝置適用于液--液、氣--液、氣--氣的熱傳，蒸汽冷凝和液體蒸發傳熱�？晒┗ぁ⒁苯稹⑨t(yī)藥、食品、電廠、發酵、飲料、香料、味精等工業部門用于物料加熱、冷卻、殺菌、蒸發、冷凝及熱能的交換。廢熱回收等方面選用。
特點：
一、 傳熱效率高：總傳熱系數最高可達3300Kcal/㎡.h.℃,傳熱效率為列表式換熱器的1～3倍。
二、 回收低溫熱能：兩種傳熱介質可進行全逆流熱交換適于小溫差傳熱，回收低溫熱能。進行廢熱回收或用鹽水冷卻液體。
三、 熱損失少：結構緊湊、體積小。外露表面積小，保溫面積小。若較近常溫流體從外邊緣通道法出入，不需保溫。
四、 結構可靠：兩通道為焊接密封，保證兩種熱交換介質不混合。
五、 介質走單通道，允許流速比其他換熱器高。介質呈螺旋形流動，具有自清掃能力，污垢不易沉積。清洗容易：用蒸汽或堿液沖洗，簡單易行，適用于安裝清洗（Clp）裝置。
六、 阻力小，以較低的壓力損失，處理大容易蒸汽或氣體。
七、 價格低廉，制造簡便，由于設有閑置空間，材料利用率高，以板代管，成本低、價格低廉。
技術參數：
一、 公稱壓力Pg規定為O.6、1.6、2.5，MPa(系指單通道承受的最大工作壓力，試驗壓力為1.25Pg倍)。
二、 允許工作溫度：碳素鋼制的t=-20～+200℃。不銹鋼制的由用戶自行決定，碳素鋼允許升溫降壓的范圍按壓力容器有關規定。
三、 選用設備時，應通過適當?shù)墓に囉嬎悖乖O(shè)備通道內的流體達到湍狀態（一般液體流速≥1m/sec氣體流速≥10m/sec）。
四、 設備和介質接觸部分的材質，碳素鋼為Q235-A,Q235-AF,Q235-C；不銹鋼為1Cr18NiTi.OCr19Ni9.
五、 如單臺設備不能滿足使用要求，可以多臺使用，組合時必須符合下列規定：
（1）并聯組合：只限于同一規格的設備。
（2）串聯組合：設備的板寬H和通道間距b都應相同。
（3）混合組合：一個通道并聯，另一個通道串聯，只限于同一規格的設備。
六、 設備可臥放也可立放。用于蒸汽冷凝的設備只能立放。
七、 用于燒堿的螺旋板換熱器，制成后要進行正體退貨處理。
八、 設備接管方位，按本標準出圖規定，接管尺寸按表內規定，如用戶有特殊要求，可來我廠協商解決。當用戶選型規格后，可用函另取外型尺寸圖樣。
